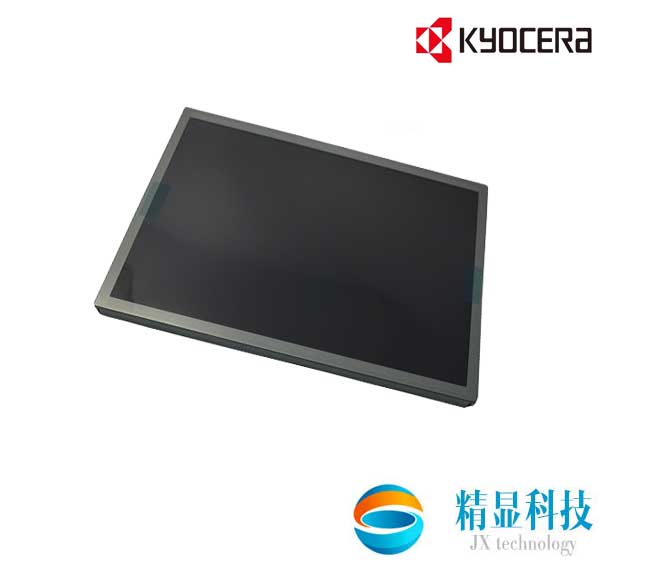

京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面屏尺寸规格
- 品牌：京瓷 (Kyocera)
- 尺寸：10.4寸
- 型号：TCG104SVLPAANN-AN20-SA
- 分辨率：800(RGB)×600 SVGA 96PPI
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
TCG104XGLPAPFA-AA30是一款京瓷 (Kyocera) 推出的采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，4线电阻触摸屏。关于它的具体参数信息，见如下表格。
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 应用详情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型号 | TCG104SVLPAANN-AN20-SA | |||
| 面板尺寸 | 10.4英寸 | 面板应用 | 工业 | ||||
| 面板类型 |
液晶模组 a-Si TFT-LCD |
其它名称 | - | ||||
| 工作环境 | 工作温度 | -20 ~ 70 °C | 耐振动性 | - | |||
| 存储温度 | -30 ~ 80 °C | RoHS状态 | RoHS Compliance | ||||
| 典型特征 | 白光LED背光、寿命大于5万小时、含LED驱动器、6/8位灰阶可选、表面雾面 | ||||||
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 结构详情 | |||||||
| 像素特征 | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 (H×V) | |||
| 像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 (H×V) [96PPI] | ||||
| 结构尺寸 | 显示区域 | 211.2(H) × 158.4(V) | 开口区域 | 215.4(H) × 162.2(V) | |||
| 外观尺寸 | 240.7(H) × 180.2(V) | 外观厚度 | 9.0±0.5 | ||||
| 外观特征 | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | |||
| 宽高比 | 4:3 | 外观样式 | - | ||||
| 安装孔位 | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | ||||||
| 其它特征 | 重量 | 460g | 表面处理 | 雾面 | |||
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 光学详情 | |||||||
| 基本信息 | 面板亮度 | 450 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) | |||
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | ||||
| 最佳角度 | 6 o'clock | 响应时间 | 8/22 (Typ.)(Tr/Td) | ||||
| 色彩性能 |
白色色度
|
X:0.300; Y:0.315 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |||
| 色温 | 7435K | 亮度均匀性 | 1.43 (Max.)(5 points) | ||||
| 1931色域 | NTSC比值 | 51% | sRGB覆盖率 | 72% | |||
| Adobe RGB覆盖率 | 53% |
DCI-P3覆盖率
|
53% | ||||
| Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 电子详情 | |||||||
| 工作频率 | 60Hz | ||||||
| 翻转扫描 | NO | ||||||
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 发光详情 | |||||||
| 背光特征 | 灯管类型 | WLED | 位置 | 侧入式光源 | |||
| 灯管寿命 | 50K (Typ.) 小时 | 数量 | - | ||||
| 接口特征 | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 | |||
| 驱动电气 | 电压输入 | 12.0V (Typ.) | 输入电流 | 290/450mA (Typ./Max.) | |||
| 京瓷TCG104SVLPAANN-AN20-SA工业屏 10.4寸雾面LED背光屏 信号详情 | |||||||
| 信号接口 | LVDS (1 ch, 6/8-bit) | ||||||
| 信号电气 | 电压输入 | 3.3V (Typ.) | 电流输入 | 270/330mA (Typ./Max.) | |||
| 接口特征 | 类型 | 端子 |
位置
|
- | |||
| 端子详情 |
品牌
|
型号
|
脚间距 | 脚数 | 数量 | 脚定义 | |
| 航空电子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | - | ||
以上就是关于TCG104SVLPAANN-AN20-SA液晶屏的具体参数特征，如果开发新产品想采用TCG104SVLPAANN-AN20-SA液晶模组，可以找杭州精显科技有限的官方工作人员，我们会为您提供更详细的报价信息。
