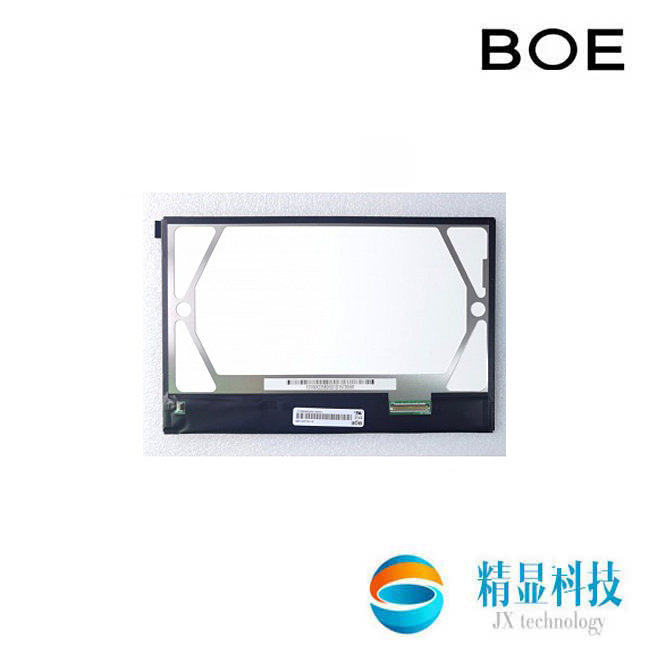

tft型车载仪表盘液晶屏京东方10.1寸GV101WXM-N85 基本参数资料 |
|
品牌 |
京东方（BOE） |
面板型号 |
GV101WXM-N85 |
|
工作温度 |
-20 ~ 70 °C |
存储温度 |
-20 ~ 70 °C |
|
tft型车载仪表盘液晶屏京东方10.1寸GV101WXM-N85 结构参数资料 |
|
液晶屏尺寸 |
10.1英寸 |
点分辨率 |
1280(RGB)×800,WXGA |
|
像素密度 |
149PPI |
像素排列 |
RGB垂直条状 |
|
液晶屏重量 |
250g（Max.） |
表面处理 |
雾面（Haze 25%） |
|
显示区域 |
216.96(W)×135.6(H) mm |
可视区域 |
- |
|
外观尺寸 |
300.26(W)×187.75(H) mm |
外观厚度 |
2.6/4.9 mm（Typ./Max.） |
tft型车载仪表盘液晶屏京东方10.1寸GV101WXM-N85 光学参数资料
|
显示模式 |
ADS，常黑显示，透射式 |
显示亮度 |
430 cd/m2 (Typ.) |
|
显示颜色 |
16.7M（6-bit + Hi-FRC） |
白色色度 |
x:0.313；y:0.329 |
|
响应时间 |
30（Typ.）（Tr + Td）ms |
对比度 |
800:1 (Typ.) (透射) |
|
tft型车载仪表盘液晶屏京东方10.1寸GV101WXM-N85 信号参数资料
|
信号大类 |
LVDS |
信号小类 |
LVDS(1ch,8-bit),eDP1.2,HBR1（2.7G/lane） |
|
面板电压 |
3.3V (Typ.) |
接口类型 |
端子 |
|
输入电压 |
12±1.0 V |
输入电流 |
272/303mA（Typ./Max.） |
|
接口脚数 |
40 pins |
光源类型 |
WLED |
|
京东方13.3英寸
EV133FHM-N40液晶屏特点：风景模式 / 肖像模式，白光LED背光，表面雾面处理,High TNI 105 ℃,工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业，数字标牌。
