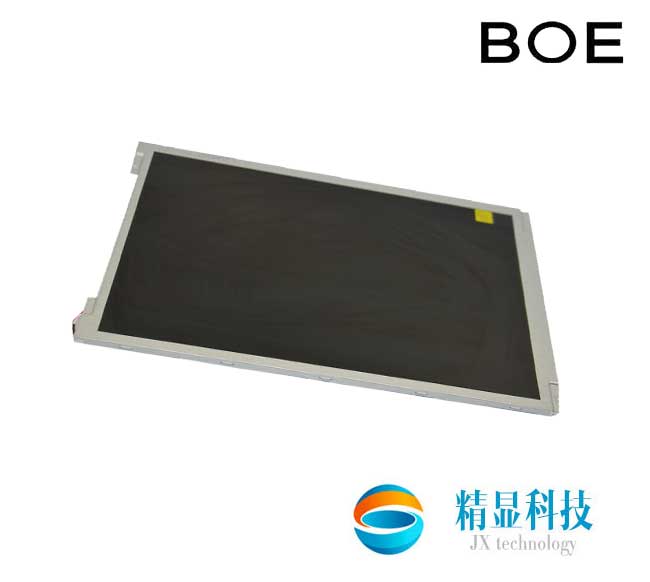

京东方10.4寸 BA104S01-401 对比度800:1 雾面 分辨率800*600
- 品牌：京东方
- 尺寸：10.4寸
- 型号：BA104S01-401
- 分辨率：800*600
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一、京东方液晶模组BA104S01-401应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | BA104S01-401 |
| 面板尺寸 | 21.3英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |||
| 工作环境 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组BA104S01-401结构详情
| 像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 mm |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm [96PPI] | |
| 结构尺寸 : | 显示区域 | 211.2(W)×158.4(H) mm | 可视区域 | 214.8(W)×161.8(H) mm |
| 外观尺寸 | 228.5(W)×175.5(H) mm | 外观厚度 | 4.9/7.1 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3(W:H) | |||
| 其它特征 : | 重量 | 300g (Max.) | 表面处理 | 雾面 (Haze 25%) |
三、京东方液晶模组BA104S01-401光学详情
|
基本信息 : |
面板亮度 | 350 cd/m² (Typ.) | 对比度 | 800：1(Typ.)(透射） |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 推荐视角 | 6 o'clock | 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.306; Wy:0.328 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 6880K | 亮度均匀性 | 1.25/1.33 (Typ./max.)(9 points) |
四、京东方液晶模组BA104S01-401电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 3.2W (Typ.) |
五、京东方液晶模组BA104S01-401背光详情
| 背光特征 : | 灯管类型 | WLED | 灯管寿命 | 30K (Min.) 小时 | |||
| 数量 | - | 位置 | 侧入式光源(底部) | ||||
| WLED驱动电气 : | 电压输入 | 8.4/8.7/9.6V (Min./Typ./Max.) | 电流输入 | 300mA (Max.) | |||
| 功率消耗 | 2.61W (Typ.) | ||||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | - | |||
六、京东方液晶模组BA104S01-401信号详情
| 信号系统 : | Parallel RGB (1 ch, 8-bit) | ||||||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 144/1880/230mA (Min./Typ./Max.) | |||
| 功率消耗 | 0.48/0.59/0.76W (Min./Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| - | - | 0.5 mm | 60 pins | 1 pcs | - | ||
七、京东方液晶模组BA104S01-401包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 500×400×300 |
