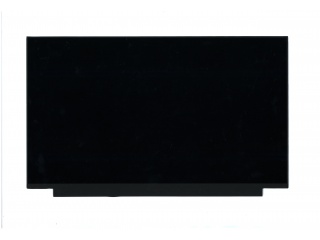

NV156FHM-N65 京东方15.6寸 分辨率1920*1080 雾面 对比度800 : 1
- 品牌：京东方
- 尺寸：15.6寸
- 型号：NV156FHM-N65
- 分辨率：1920*1080
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一、京东方液晶模组NV156FHM-N65应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | NV156FHM-N65 |
| 面板尺寸 | 21.3英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |||
| 工作环境 : | 工作温度 | 0 ~ 50℃ | 存储温度 | -20 ~ 60℃ |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组NV156FHM-N65结构详情
| 像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 mm(W×H) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 mm[141PPI](W×H) | |
| 结构尺寸 : | 显示区域 | 344.16(W)×193.59(H) mm | 可视区域 | - |
| 外观尺寸 | 350.66(W)×216.25(H) mm | 外观厚度 | 2.6 (Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9(W:H) | |||
| 其它特征 : | 重量 | 280g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、京东方液晶模组NV156FHM-N65光学详情
|
基本信息 : |
面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800：1(Typ.)(透射） |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | HADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 1.06B (8-bit + FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.67 (Max.)(5/13 points) |
四、京东方液晶模组NV156FHM-N65电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 5.55/5.95W (Typ./Max.) |
五、京东方液晶模组NV156FHM-N65背光详情
| 背光特征 : | 灯管类型 | WLED | 灯管寿命 | 15K (Min.) 小时 | |||
| 数量 | 10S6P | 位置 | 侧入式光源 | ||||
| WLED驱动电气 : | 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) | 电流输入 | - | |||
| 功率消耗 | 4.75W (Max.) | ||||||
| 接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 | |||
六、京东方液晶模组NV156FHM-N65信号详情
| 信号系统 : | eDP (2 Lanes), eDP1.4b, HBR1 (2.7G/lane) | ||||||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 242/364mA (Typ./Max.) | |||
| 功率消耗 | 0.8/1.2W (Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| I-PEX | 20455-030E-66 | 0.5 mm | 30 pins | 1 pcs | EDP-30P2L-020A | ||
七、京东方液晶模组NV156FHM-N65包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | 12.51 | 480×350×285 |
