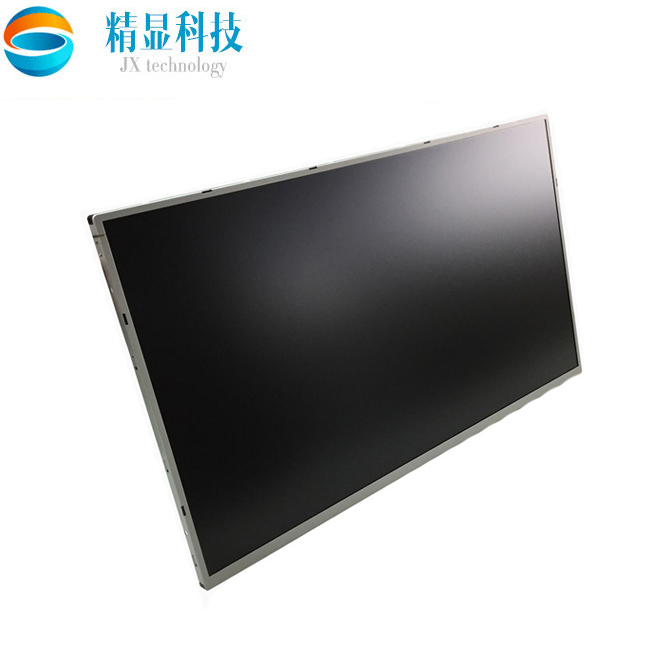

MV238QUB-N20 京东方23.8 分辨率3840*2160 信号接口EDP 常黑显示
- 品牌：京东方
- 尺寸：23.8寸
- 型号：MV238QUB-N20
- 分辨率：3840*2160
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一、京东方液晶模组MV238QUB-N20应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | MV238QUB-N20 |
| 面板尺寸 | 23.8英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶玻璃 | |||
| 工作环境 : | 工作温度 | 0 ~ 50℃ | 存储温度 | -20 ~ 60℃ |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组MV238QUB-N20结构详情
| 像素特征 : | 像素数量 | 3840(RGB)×2160, UHD | 点间距 | 0.04565×0.13695mm |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.13695×0.13695 [185PPI] mm | |
| 结构尺寸 : | 显示区域 | 525.888(H) × 295.812(V)mm | 可视区域 | - |
| 外观尺寸 | 336(W)×453.1(H) mm | 外观厚度 | .32 mm | |
| 外观特征 : | 外观形状 | 平面矩形, 有边框 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (H:V) | |||
| 其它特征 : | 重量 | - | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
三、京东方液晶模组MV238QUB-N20光学详情
|
基本信息 : |
面板亮度 | 0 cd/m² | 对比度 | 1000 : 1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 1.07B (8-bit + Hi-FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(9 points) |
四、京东方液晶模组MV238QUB-N20电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | - |
五、京东方液晶模组MV238QUB-N20背光详情
| 背光特征 : | 灯管类型 | - | 灯管寿命 | - | |||
| 数量 | - | 位置 | - | ||||
| WLED驱动电气 : | 电压输入 | - | 电流输入 | - | |||
| 功率消耗 | - | ||||||
| 接口特征 : | 类型 | - | 灯管驱动 | - | |||
六、京东方液晶模组MV238QUB-N20信号详情
| 信号系统 : | eDP (4 Lanes), HBR2 (5.4G/lane) | ||||||
| 信号电气： | 电压输入 | 10.0V (Typ.) | 电流输入 | 480/510mA (Typ./Max.) | |||
| 功率消耗 | 4.8/5.1W (Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| 信盛精工 | MSAK24025P30 | 0.5 mm | 30 pins | 1 pcs | EDP-30P4L-040A | ||
七、京东方液晶模组MV238QUB-N20包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 690×504×110 |
