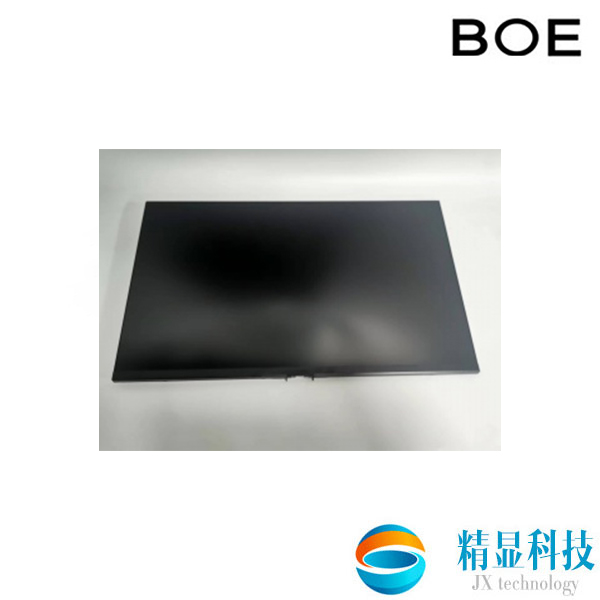

MV270QHM-N41 京东方27寸全视角高对比工业液晶屏 LVDS接口 ADS常黑显示
- 品牌：京东方 (BOE)
- 尺寸：27寸
- 型号：MV270QHM-N41
- 分辨率：2560(RGB)×1440, Quad-HD
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一、京东方液晶模组MV270QHM-N41应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | MV270QHM-N41 |
| 面板尺寸 | 27寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |||
| 工作环境 : | 工作温度 | 0~50℃ | 存储温度 | -20~60℃ |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组MV270QHM-N41应用特征
| 像素特征 : | 像素数量 | 2560(RGB)×1440, Quad-HD | 点间距 | 0.0777×0.2331 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.2331×0.2331 mm (H×V) [108PPI] | |
| 结构尺寸 : | 显示区域 | 596.736×335.664 mm (H×V) | 可视区域 | - |
| 外观尺寸 | 615.45×363.77 mm (H×V) | 外观厚度 | 9.8/19.9 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:9 (H:V) | |||
| 其它特征 : | 重量 | 3.36Kgs (Typ.) | 表面处理 | 雾面 |
三、京东方液晶模组MV270QHM-N41应用特征
|
基本信息 : |
面板亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(9 points) |
四、京东方液晶模组MV270QHM-N41应用特征
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 21.01/24.56W (Typ./Max.) |
五、京东方液晶模组MV270QHM-N41应用特征
| 背光特征 : | 灯管类型 | WLED | 灯管寿命 | 30K (Min.) 小时 | ||||
| 数量 | - | 位置 | 侧入式光源 | |||||
| WLED驱动电气 : | 电压输入 | 57.5/66.7/69V (Min./Typ./Max.) | 电流输入 | 60/65mA (Typ./Max.) | ||||
| 功率消耗 | 16.01/16.56W (Typ./Max.) | |||||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | - | ||||
六、京东方液晶模组MV270QHM-N41应用特征
| 信号系统 : | LVDS (4 ch, 8-bit) | ||||||
| 信号电气： | 电压输入 | 5.0V (Typ.) | 电流输入 | 1.0/1.6A (Typ./Max.) | |||
| 功率消耗 | 5.0/8.0W (Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| 宇宙 | IS050-C41B-C39-S | 0.5 mm | 41 pins | 1 pcs | |||
七、京东方液晶模组MV270QHM-N41s应用特征
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 696×282×470 |
