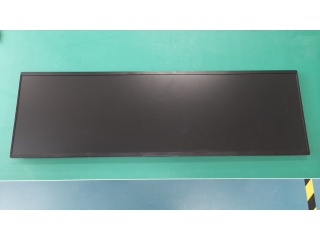

京东方DV370FBM-N10 37寸 分辨率1920*540 对比度1000:1 常黑显示 工作温度0 ~ 50 °C
- 品牌：京东方
- 尺寸：37寸
- 型号：DV370FBM-N10
- 分辨率：1920*540
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一、京东方液晶模组DV370FBM-N10应用特征
|
基本信息 : |
制造商 | 京东方 (BOE) | 面板型号 | DV370FBM-N10 |
| 面板尺寸 | 37英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |||
| 工作环境 : | 工作温度 | 0 ~50 ℃ | 存储温度 | -20 ~ 60℃ |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 生产情况 : | 量产中 | |||
二、京东方液晶模组DV370FBM-N10结构详情
| 像素特征 : | 像素数量 | 1920(RGB)×540 | 点间距 | 0.1562×0.4686 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.4686×0.4686 mm (H×V) [54PPI] | |
| 结构尺寸 : | 显示区域 | 899.712×253.044 mm (H×V) | 可视区域 | 903.71×257.04 mm (H×V) |
| 外观尺寸 | 914.9×280.9 mm (H×V) | 外观厚度 | 22.2 (Typ.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景 / 肖像模式 |
| 宽高比 | >3:1 (H:V) | |||
| 其它特征 : | 重量 | 5.10Kgs (Max.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
三、京东方液晶模组DV370FBM-N10光学详情
|
基本信息 : |
面板亮度 | 700 cd/m² (Typ.) | 对比度 | 1000：1(Typ.)(透射） |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.280; Wy:0.290 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 9969K | 亮度均匀性 | 1.33 (Max.)(9 points) |
四、京东方液晶模组DV370FBM-N10电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 25.8W (Typ.) |
五、京东方液晶模组DV370FBM-N10背光详情
| 背光特征 : | 灯管类型 | WLED | 灯管寿命 | 50K (Min.) 小时 | |||
| 数量 | - | 位置 | 侧入式光源 | ||||
| WLED驱动电气 : | 电压输入 | 36.4/37.7/40.3V (Min./Typ./Max.) | 电流输入 | 85mA (Typ.) | |||
| 功率消耗 | 24.8/25.7/27.4W (Min./Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | - | |||
六、京东方液晶模组DV370FBM-N10信号详情
| 信号系统 : | LVDS (2 ch, 8-bit) | ||||||
| 信号电气： | 电压输入 | 12.0V (Typ.) | 电流输入 | 500/650mA (Typ./Max.) | |||
| 功率消耗 | 6.0/8.0W (Typ./Max.) | ||||||
| 接口特征 : | 类型 | 端子 | |||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| - | GT05S-51S-H38-E1500 | - | 51 pins | 1 pcs | - | ||
七、京东方液晶模组DV370FBM-N10包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 1125×560×400 |
