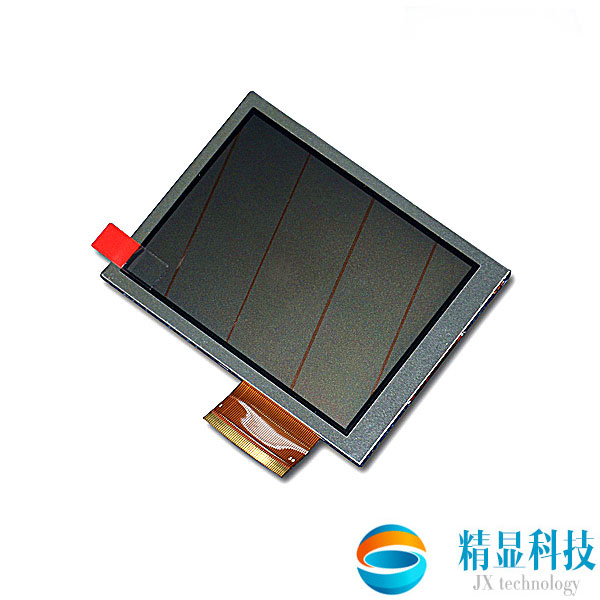

（已停产）夏普4.2寸液晶屏-型号LQ042T1DW01-停产拆机屏8-9成新
- 品牌：夏普
- 尺寸：4.2寸
- 型号：LQ042T1DW01
- 分辨率：480*272
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一：夏普4.2寸工业液晶屏LQ042T1DW01基本信息
二：夏普4.2寸工业液晶屏LQ042T1DW011结构特征
三：夏普4.2寸工业液晶屏LQ042T1DW01光学特征
四、夏普4.2寸工业液晶屏LQ042T1DW01发光系统
五、夏普4.2寸工业液晶屏LQ042T1DW01信号接口
● 补充说明：以上资料仅供参考，具体参数以规格书PDF文档为准。
| 品 牌 | 夏普（sharp） |
| 面板型号 | LQ042T1DW01 |
| 工作温度 | -10 ~70°C |
| 存储温度 | -30 ~ 70°C |
| 当前生产状态 | 量产 |
| 液晶屏尺寸 | 4.2英寸 |
| 点分辨率 | 480×272(RGB) , WQVGA |
| 像素排列 | RGB水平条状 |
| 宽高比 | 16:9（宽:高） |
| 点间距 | 0.1935×0.0645 mm（横*竖） |
| 像素间距 | 0.1935×0.1935 mm（横*竖） |
| 液晶屏重量 | 85.0g (Max.) |
| 显示区域 | 92.88×52.632 mm（横*竖） |
| 外观尺寸 | 109.5×69 mm（横*竖） |
| 外观尺寸 | 9.6±0.5 mm (厚度) |
| 触摸屏 | 无 |
| 显示模式 | ASV，常黑显示，透射式 |
| 液晶屏亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (6-bit + FRC) |
| 响应时间 | 20 (Typ.)(Tr+Td) (ms) |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 最佳视角 | 全视角 |
| 白色色度 | Wx:0.285; Wy:0.300 |
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K(Typ.)（小时） |
| 接口类型 | 端子 |
| 背光接口 | 脚距0.5 mm 脚数50 pins 数量1pcs |
| 背光电路 | 含LED驱动器 |
| 背光电路 | 12.0±1.2V（输入电压） |
| 背光电路 | 200/300mA (Typ./Max.)(输入电流) |
五、夏普4.2寸工业液晶屏LQ042T1DW01信号接口
| 信号小类 | CMOS (1 ch, 8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 15/50mA (Typ./Max.) |
| 接口类型 | 端子 |
| 信号接口 | 脚距：0.5 mm 脚数：50 pins 数量：1pcs |
