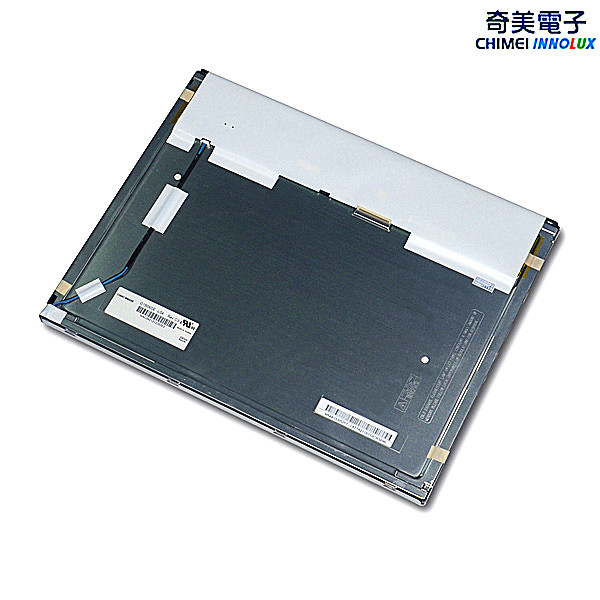

G070Y2-T02奇美7寸高亮工业液晶屏 G070Y2-T02宽温工控
- 品牌：奇美
- 尺寸：7.0寸
- 型号：G070Y2-T02
- 分辨率：800（RGB)*480（WVGA）
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一：奇美7寸工业液晶屏G070Y2-T02基本信息
| 品 牌 | 奇美（CMO） |
| 液晶屏型号 | G070Y2-T0 |
| 工作温度 | -30~85°C |
| 存储温度 | -40~90°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 量产中 |
二：奇美7寸工业液晶屏G070Y2-T02结构特征
| 液晶屏尺寸 | 7英寸 |
| 点分辨率 | 800（RGB)*480（WVGA） |
| 像素密度 | 133PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 15:9宽:高） |
| 点间距 | 0.0635*0.1905mm（横*竖） |
| 像素间距 | 0.1905*0.1905（横*竖） |
| 面板重量 | 132±15g |
| 表面处理 | 雾面，Hard coating（3H） |
| 显示区域 | 152.40*91.44mm（横*竖） |
| 可视区域 | 154.6*93.64mm（横*竖） |
| 外观尺寸 | 165.0*104.0mm（横*竖） |
| 外观尺寸 | 6.33±0.5 mm (厚度) |
| 触摸屏 | 无 |
三：奇美7寸工业液晶屏G070Y2-T02光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 500cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit+FRC) |
| 响应时间 | 5/11(Typ.)(Tr/Td)(ms) |
| 可视角度 | 70/70/60/60(Typ.)(CR≥10) (左/右/上/下) |
| 白色色度 | X:0.313; Y:0.329 |
| 白场变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美7寸工业液晶屏G070Y2-T02发光系统
| 灯管位置 | 侧入式光源（底部） |
| 光源类型 | WLED |
| 灯管数量 | 7S2P |
| 灯管形状 | 阵列 |
| 光源寿命 | 50K(Min.)(小时) |
| 单灯电压 | 18.9/28.0/31.5V (Min./Typ./Max.) |
| 单灯电流 | 110mA (Typ.) |
| 灯管总功率 | 3.08W(Typ.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、奇美7寸工业液晶屏G070Y2-T02信号接口
| 信号大类 | Parallel RGB |
| 信号小类 | TTL(1ch，6/8-bit) |
| 面板电压 | 3.3/10/19/-6.8V(Typ.)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 22/29/0.216/0.213mA(Typ.)(ICC/IDD/IGG/IEE) |
| 信号电压 | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 60 pins |
