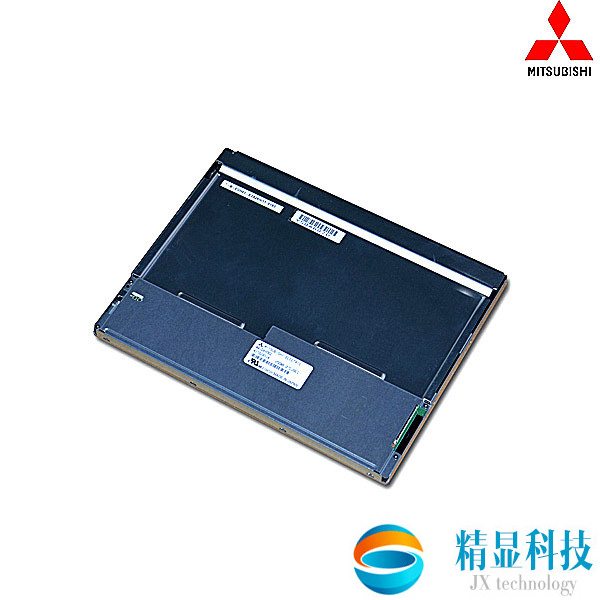

（已停产）三菱5.7寸宽温工控屏 - AA057VF02工业液晶屏
- 品牌：三菱
- 尺寸：5.7寸
- 型号：AA057VF02
- 分辨率：640（RGB)*480（VGA）
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一：三菱5.7寸工业液晶屏AA057VF02基本信息
| 面板品牌 | MITSUBISHI |
| 面板型号 | AA057VF02 |
| 工作温度 | -20~70°C |
| 存储温度 | -30~80°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已经停产（兼容替代产品可以咨询在线客服） |
二：三菱5.7寸工业液晶屏AA057VF02结构特征
| 液晶屏尺寸 | 5.7英寸 |
| 点分辨率 | 640（RGB)*480（VGA） |
| 像素密度 | 141PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3(宽:高） |
| 点间距 | 0.060*0.180mm（横*竖） |
| 像素间距 | 0.180*0.180mm（横*竖） |
| 面板重量 | 165g（Typ.） |
| 表面处理 | Clear，Hard coating（3H） |
| 显示区域 | 115.2×86.4mm (横*竖) |
| 可视区域 | 119.2×90.4 mm (横*竖) |
| 外观尺寸 | 135.0×104.6mm (横*竖) |
| 外观尺寸 | 8.85±0.5 mm (厚度) |
| 触摸屏 | 无 |
三：三菱5.7寸工业液晶屏AA057VF02光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 400cd/m2 (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 5/20(Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 6点钟 |
| 白色色度 | X:0.313;Y:0.329 |
| 白场变动 | 1.30（Max.）（5 points） |
四、三菱5.7寸工业液晶屏AA057VF02发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 60K(Min.)（小时） |
| 接口类型 | 端子 |
| 背光电路 | 含LED驱动器 |
| 背光电路 | 5.0V (Typ.) (输入电压) |
| 背光电路 | 750mA (Max.) (输入电流) |
五、三菱5.7寸工业液晶屏AA057VF02信号接口
| 信号大类 | Parallel RGB |
| 信号小类 | COM(1 ch, 6-bit) |
| 面板电压 | 3.3V (Typ.)(VCC) |
| 面板电流 | 300/400mA(Typ./Max.)(ICC) |
| 信号电压 | 0≤VIL≤0.8V; 2.0V≤VIH≤5.5V |
| 接口类型 | 端子 |
| 接口脚距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 33 pins |
