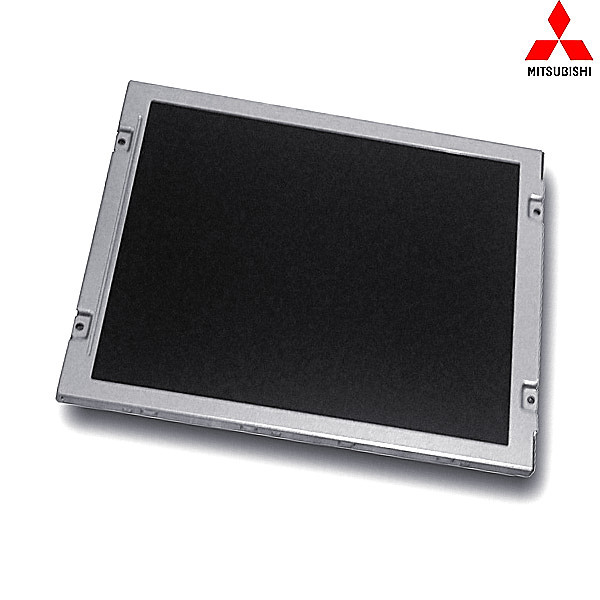

（已停产）三菱6.5寸液晶屏 -背光AA065VE01工控屏
- 品牌：三菱
- 尺寸：6.5寸
- 型号：AA065VE01
- 分辨率：640（RGB)*480（QVGA）
- 咨询热线：15382323032
-
-
产品详情
-
联系我们
一：三菱6.5寸工业液晶屏AA065VE01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型号 | AA065VE01 |
| 型号别名 | T-55629D065J-LW-A-AAN |
| 工作温度 | -30~80°C |
| 存储温度 | -30~80°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已停产（兼容替代产品可以咨询在线客服） |
二：三菱6.5寸工业液晶屏AA065VE01结构特征
| 液晶屏尺寸 | 6.5英寸 |
| 点分辨率 | 640（RGB)*480（QVGA） |
| 像素密度 | 122PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3(宽:高） |
| 点间距 | 0.069*0.207mm（横*竖） |
| 像素间距 | 0.207*0.207mm（横*竖） |
| 面板重量 | 185g（Typ.） |
| 表面处理 | 雾面，Hard coating（3H） |
| 显示区域 | 132.48×99.36mm (横*竖) |
| 可视区域 | 135.5×102.4 mm (横*竖) |
| 外观尺寸 | 154.0×121.0mm (横*竖) |
| 外观尺寸 | 7.1/11.5（Typ./Max.） mm (厚度) |
| 触摸屏 | 无 |
三：三菱6.5寸工业液晶屏AA065VE01光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 700cd/m2 (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域 | 40% NTSC (CIE1931) |
| 响应时间 | 6/9(Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 6点钟 |
| 白色色度 | X:0.313;Y:0.329 |
| 白场变动 | 1.30（Max.）（5 points） |
四、三菱6.5寸工业液晶屏AA065VE01发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 2 strings |
| 灯管形状 | 2串 |
| 光源寿命 | 100K(Min.)（小时） |
| 单灯电压 | 17.7/21.4V (Typ./Max.) |
| 单灯电流 | 90/100mA (Typ./Max.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、三菱6.5寸工业液晶屏AA065VE01信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS(1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 210/280mA(Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 20 pins |
