LCD12864电路接法

就刚接触单片机驱动液晶屏的同志们所碰到的问题，现在做一总结



一、无任何显示



A：硬件问题



1：这种状况是很多人最常遇到的问题，遇到这种状况况首先对应硬件pdf文档，确定你的接线没有任何问题，如果是51单片机，用P0口一定要加10K的上拉电阻，否则正常也显示不出来。



2：另外注意第三脚VO的连接方式，这个是电位引脚，用于10k的可变电阻滑动端连接vo脚，固定端的一段接vcc，另外一端应根据硬件连接。若用的是1602，另一端接到gnd就行了，然而对于12864就看18脚的标记了，若写的是NC,那么另一端接地，若是VEE，那么就接到18脚，由于这时的18脚是负压输出端。根据这点肯定你的对比对调节电路接法正确无误。



3：对于串并行选择的问题。串并行选择关于有字库的12864（1602的四线驱动也叫做串行驱动），若有PSB引脚，那么你的屏可以支撑串并行了。串并行的抉择决定于PSB引脚的电位，一般是低电平为串行模式，高电平为并行模式。有些同志在使用的时候对PSB进行了电位定义但是没有任何显示，这是你应该注意一下LCM板上焊点，尤其是和PSB引脚相连的那些起跳线作用的焊点。因为大多厂家在出厂的时候就预先设置为并行模式，也就是接到高电位上（VCC）。碰到这种情况把焊点跳线重新焊接一下，接到低电位上就可以了。模式选择错误不显示是小问题，由于屏电路的不同，可能你在驱动的时候损坏屏或者单片机，因为选择不对，定义的电位相当于短路，明白了吧。



B：软件问题



软件问题一般也就是定义的引脚不对，这种情况出现于真正的初学者，在copy别人的程序或者屏本身的模板程序没有修改引脚的定义，这种情况比较简单，只需要把引脚对应的端口重新定义一下就可以了。



二、显示不清楚



A：屏上的vo引脚（3脚）电位不对如果你按照我上面的说法接了对比度电路，这时你只需要调节电位器的旋钮就可以了，最终可以得到你满意的对比度，使显示最清晰。一般这个脚的电压是-6.2V左右,这个电压的显示效果是最好的.



B：电源问题



很多同志们在现成的实验板上做试验，电源取自USB口，这种情况容易出现显示不清楚的情况，原因是供电电流不够，因为的ＵＳＢ口为500mA供电。碰到此类情况，用外接电源，肯定可以解决。



三、其他问题



A、对于带字库12864某些字无法正常显示这种情况是编译器的问题，因为编译器会自动过滤0xfd，而你要显示的汉字内码刚好有这个字段，常见的有“三”“数”等字，碰到这种情况有两种解决途径：



1：程序中直接使用内码



2：给开发（keil）环境加补丁



B：确定屏的工作电压

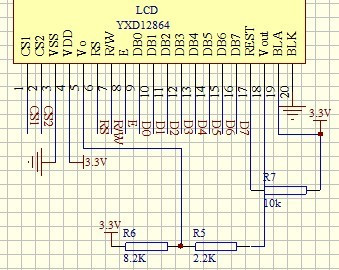

现在常用的屏有3.3V和5V两种，千万弄清楚，不然烧坏了屏，将近100元就没有了其实12864的接线法个个都会的啦,只是几个脚VEE,V0,BLA,BLK不知道怎么接而已,现在附上接线图:YXD-12864D-02
