LCD分屏及切屏原理分析

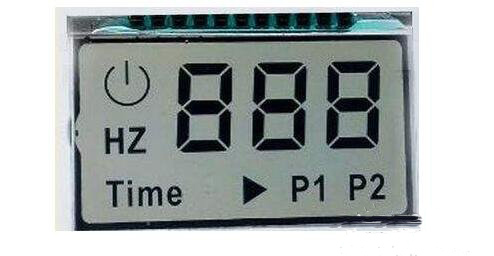

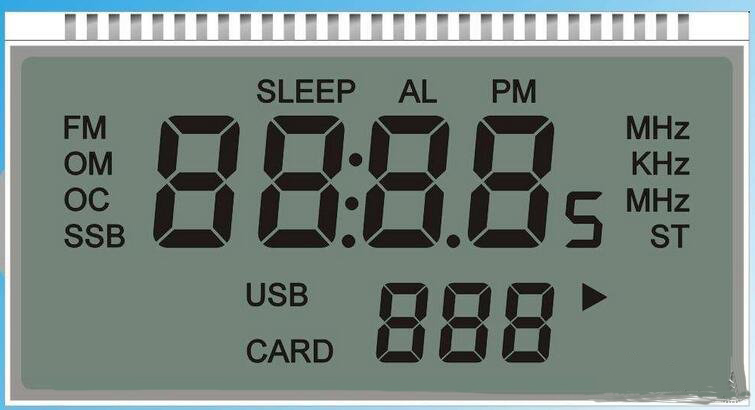

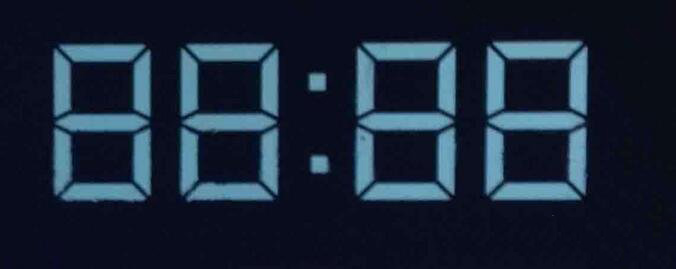

段式LCD现实的原理是什么？该如何设计？



其实驱动波形和液晶显示的关系很简朴，只有记住液晶不能加直流电，哪些波形全是为了做出一个交换驱动电压信号，COM和SEG虽然波形看似复杂，其实又很简单，COM是一个顺序扫描脉冲序列，循环往复的涌现，是否点亮只有看一个COM和SEG波形之间迭加的压差关系就好了。



比如3V 1/2bias的驱动芯片COM和SEG要点亮液晶，只有在COM为3V SEG为0V或COM为0V SEG为3V才会点亮，而其它情况是不亮的。



bias是指液晶的偏压系数，简单的说指明驱动电压的台阶数，3v 1/2bias有三种电压3v 1.5v 0v，3v 1/3bias有四种电压3v 2v 1v 0v，但都是3v液晶块点亮，现在知道1/2bias和1/3bias能计算出什么了吧。bias数越多，亮与不亮的区别明显些，提高亮灭对比度。



这方面具体的资料都不是太多，其实看不同的LCD驱动芯片规格说明书到是最快的方法。还有就是可以在网上搜一些液晶基本原理的东西，不过普通黑白的少，倒是STN，TFT的多。



LCD分屏和切屏该如何进行？



1.LCM之Fmark功能



最近调试R61509V这颗LCM驱动芯片时，在纯色测试画面下画面刷新有残留（tearing effect，即TE）的问题。基础原因是主控写图像数据的速度与LCM刷屏的速度不一致造成的，详细是刷屏速度要快于主控写速度。好在很多LCM驱动芯片都有一个Fmark脚，用来与主控同步，当Fmark发出一个信号给主控时，主控才开始写一帧数据，这样就能够保证两边同步。讲述前首先对几个概念描述：



（1）刷屏速度



刷屏率是指LCM刷新的速度，这个值个别在LCM的初始化CODE中会设定好。对于瑞萨的R61509V这颗LCD驱动，设定0x0010寄存器就是设定刷屏速度。依据公式：帧率=678KHZ/{（RTN）*DIV*（432+8+8）}，其中678K是LCM内部的时钟源，RTN是每行的时钟数，DIV是分频系数，（432+8+8）则是行像素。测得的结果是：



0X011F 20HZ，最小频率。



0X011A 29HZ



0X0115 36HZ



0X0110 52HZ



0X001C 60HZ



0X0018 70HZ



0X0014 80HZ



刷屏率太低会导致出现flicker现象，所以一般要设定在60HZ以上。



（2）主控写速度WR跟片选CS



这两个PIN脚对每个DBI的LCM都具有，两者的工作频率是一致的。主控每次写一帧数据时，会有一个片选信号，同时对应一个WR的写有效信号。主控的写频率的变化是由义务状态选择的，比如摄像时，拍摄动态物体的显示写速度就快于拍摄静态物体的显示写速度。



如果屏幕的画面没有更新，就会70ms update一次lcd，假如画面有动，就是最多33ms刷一次屏。意思就是CS频率只能限定在1/70到1/30，14.28HZ至33.33HZ之间。最高频率已经快于PAL或者NTSC的帧频，可以保证摄像头工作或者播放视频时不会出现丢帧现象。



（3）Fmark功能



要使能fmark，首先要保障主控的fmark脚与LCM的fmark脚是准确衔接的；其次要在LCM初始化中使能屏的fmark功用，保障LCM周期性发出信号给主控，同时使能主控的fmark功用，保障主控收到一个fmark信号才写一帧数据。



LCM的fmark有两个参数能够配置：一是刷多少次屏发出一个fmark信号，比方不一定要每次刷屏都发fmark信号，能够刷几次屏发一次fmark信号；二是fmark的位置参数，可以让fmark迟滞几条线输出，目的是让主控晚点写数据到GRAM，避免TE。



举例：存在这样的情况，就是IC在从GRAM读完最后一行就输出te信号，此时BB开始写GRAM。但可能还要有一两条line的时间，IC才开始从GRAM的第一行读数据刷下二桢，而写GRAM的速度要慢于IC读GRAM的速度，此时可能还没有开始写。导致读GRAM超过写GRAM，所以会在上方发生tearing。要防止TE输出太早，招致写GRAM先开端，所以要加延迟，保证读老旧数据开始后，写GRAM才开始。



（4）fmark周期与CS周期



涌现TE景象的基本起因是两边速度不一致，详细是LCM的刷新速度要快于主控送数据的速度，两者的速度要契合一定的规模才行。只有保障CS的周期在两个TE周期之间即可，也就是CS的写频率不能低于TE读频率的二分之一，Tearing涌现的基本条件是读写有穿插。通常都是写Gram速度（WR）慢于lcd刷屏速度（TE）［x2］，只要刷屏的位置不超过写Gram位置就不会有切屏现象。



举个实例：比方CS差不多就比两个TE周期小一点，要刷两桢数据，首先第一桢刷屏开端刷屏了，示意读GRAM开始，它的速度对比快，它读的是老旧数据；紧接着主控开端写GRAM，大概写到GRAM的快一半时，这时候已经刷完一桢，然后开始刷第二桢，即又从GRAM的最上方开始读并刷屏，此时读出来的才是刚写入的新数据，在写完GRAM之前，读的步骤永远跟不上写的步骤，就不会出现tearing。



假如CS比两个TE周期大，假如相称于三个TE周期，那么只要在第三个TE读周期时，显示的数据才是写好的GRAM的数据；第一个TE读的是老旧的数据，第二个TE周期由于GRAM还没有写完，但读步骤赶上写GRAM步骤了，导致显式一部分是旧的一部分是新的，所以出现TE。此即本质。



（5）TE类型



TE显示使能时，必需保障CPU的LCD TE使能和LCM驱动的TE功用都打开。LCM的TM使能有两种：VSYSC，VSYNCHSYNC。
