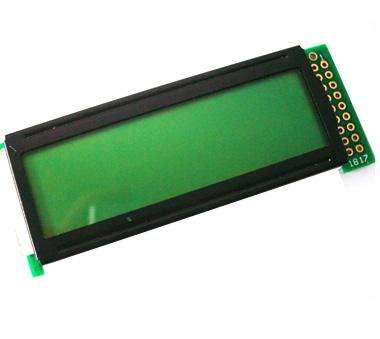

单色液晶屏的原理

LCD技术是把液晶灌入两个列有细槽的立体之间。这两个平面上的槽互相垂直(相交成90度)。也就是说，若一个平面上的分子南北向排列，则另一平面上的分子东西向排列，而位于两个平面之间的分子被强迫进入一种90度扭转的状态。因为光线顺着分子的排列方向流传，所以光线经过液晶时也被改变90度。但当液晶上加一个电压时，分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转。



LCD是依靠极化滤光器(片)和光线自身。天然光线是朝四周随机发散的。极化滤光器实际是一系列越来越细的平行线。这些线造成一张网，阻断不与这些线平行的一切光线。极化滤光器的线正好与第一个垂直，所以能完全阻断那些已经极化的光线。只有两个滤光器的线完全平行，或者光线本身已扭转到与第二个极化滤光器相匹配，光线才得以穿透。



LCD正是由这样两个相互垂直的极化滤光器构成，所以在正常情况下应该阻断所有试图穿透的光线。但是，由于两个滤光器之间充溢了歪曲液晶，所以在光线穿出第一个滤光器后，会被液晶分子转变90度，最后从第二个滤光器中穿出。另一方面，若为液晶加一个电压，分子又会从新排列并完整平行，使光线不再改变，所以正好被第二个滤光器挡住。总之，加电将光线阻断，不加电则使光线射出。



但是，能够转变LCD中的液晶排列，使光线在加电时射出，而不加电时被阻断。但由于计算机屏幕几乎总是亮着的，所以只有“加电将光线阻断”的方案才能达到最省电的目的。



从液晶屏显示器的构造任务原理来看，无论是笔记本还是桌面体系，采取的LCD显示屏都是由不同局部组成的分层结构。LCD由两块玻璃板形成，厚约1mm，其间由蕴含有液晶(LC)资料的5μm平均距离隔开。由于液晶资料自身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏反面有一块背光板(或称匀光板)和反光膜，背光板是由荧光物资组成的能够发射光线，其作用重要是供给平均的背景光源。背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层。液晶层中的水晶液滴都被蕴含在渺小的单元格构造中，一个或多个单元格形成屏幕上的一个像素。在玻璃板与液晶资料之间是透明的电极，电极分为行和列，在行与列的穿插点上，通过转变电压而改变液晶的旋光状况，液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极发生电场时，液晶分子就会产生歪曲，从而将穿梭其中的光线进行有规矩的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。
