lcd12864详细介绍及基本参数

12864液晶是一种统称，只说明类屏的一个特征，对于液晶屏的特性则没有说明。12864是128*64点阵液晶模块的点阵数简称。

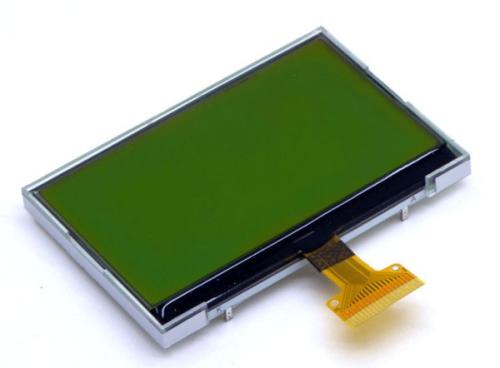

LCD12864是液晶显示器，一般是指单独的屏幕；液晶模块简单点说就是LCD屏+LED背光板+PCB板+铁框。模块主要分为屏和背光灯组件。两部分被组装在一起，但工作的时候是相互独立的(即电路不相关)。液晶显示的原理是背光灯组件发出均匀的面光，光通过液晶屏传到我们的眼睛里。屏的作用就是按像素对这些光进行处理，以显示图像。



LCD12864带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。



基本参数



（1）低电源电压（VDD:+3.0--+5.5V）



（2）显示分辨率:128×64点



（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)



（4）内置128个16×8点阵字符



（5）2MHZ时钟频率



（6）显示方式：STN、半透、正显



（7）驱动方式：1/32DUTY，1/5BIAS



（8）视角方向：6点



（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10



（10）通讯方式：串行、并口可选



（11）内置DC-DC转换电路，无需外加负压



（12）无需片选信号，简化软件设计



（13）工作温度:0℃-+55℃,存储温度:-20℃-+60℃
