LCD液晶模块种类有哪些呢? 它们的优缺点又是什么？

LCD液晶模块种类有哪些呢?它们的优缺点又是什么?目前很多人可能对此还不是很了解清楚，不过没关系，今天小编就来给大家进行一个科普，让大家知道LCD液晶模块种类，LCD液晶模组各类的优势。

一、按照显示内容来分：

LCD液晶显示模块可以分为：笔段式、字符型、图形点阵型三大类LCD液晶模组。

1、笔段式液晶显示模块主要显示7个笔段的数字8字及固定的图标(参考下图)。

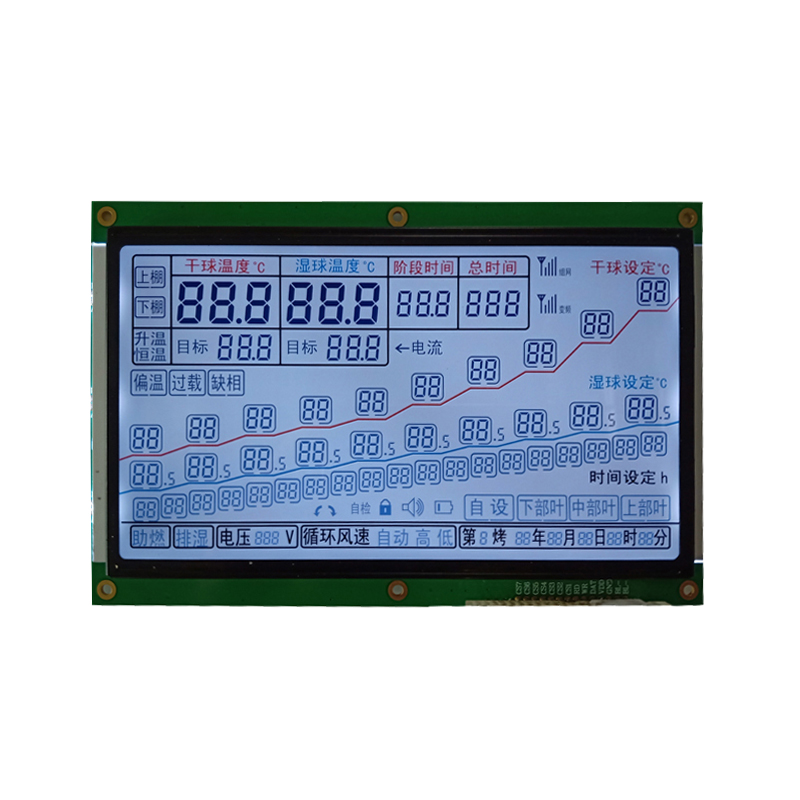

杭州精显科技有限公司烤烟机定制LCD段码液晶显示模块

优点：用液晶显示控制驱动器与单片机接口相连，工艺简单、价格便宜，广泛应用于温湿度仪、电子秤、万用表、智能电表、空调、微波炉、电饭煲等生活小家电产品上。

缺点：显示内容较少。

2、字符型液晶显示模块主要显示阿拉伯数字、英文字母和ASCII西文字符(参考下图)

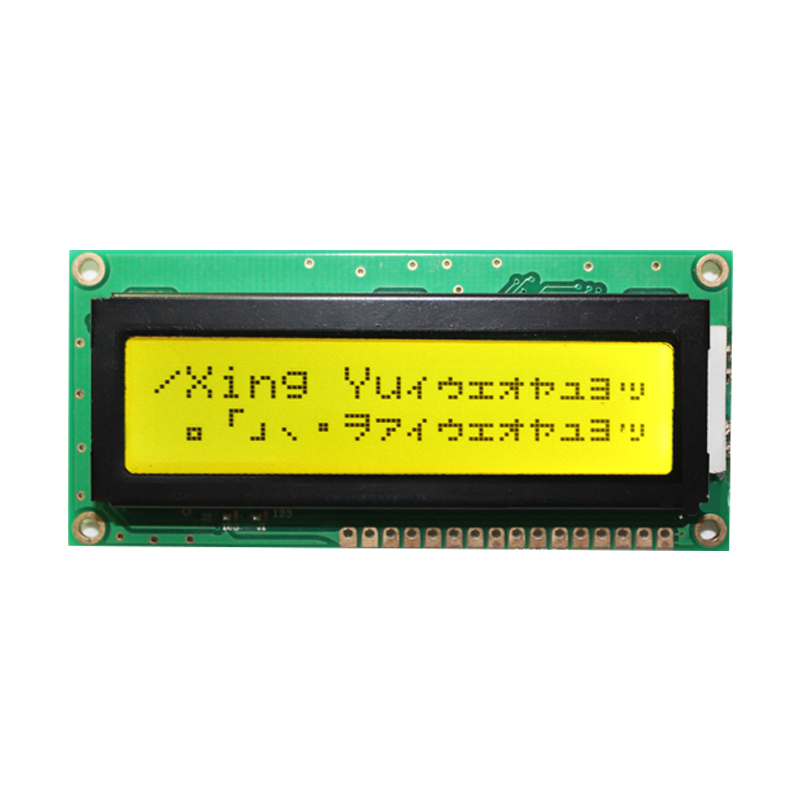

杭州精显科技有限公司1602字符型液晶模组

优点：所用液晶显示控制驱动器内带ASCII西文字符点阵发生器，单片机只需发送ASCII字符码就可使相应的字符在液晶显示器(LCD)上显示出来。价格适中，对于拉丁字母语系显示尤为适合。广泛应用于各种工控设备，通信设备系统，环保系列，金融系列等。

缺点：只能显示ASCII字符，灵活性不强，很难实现大面积字符显示。

3、图形点阵液晶显示模块主要显示图形点阵(参考下图)

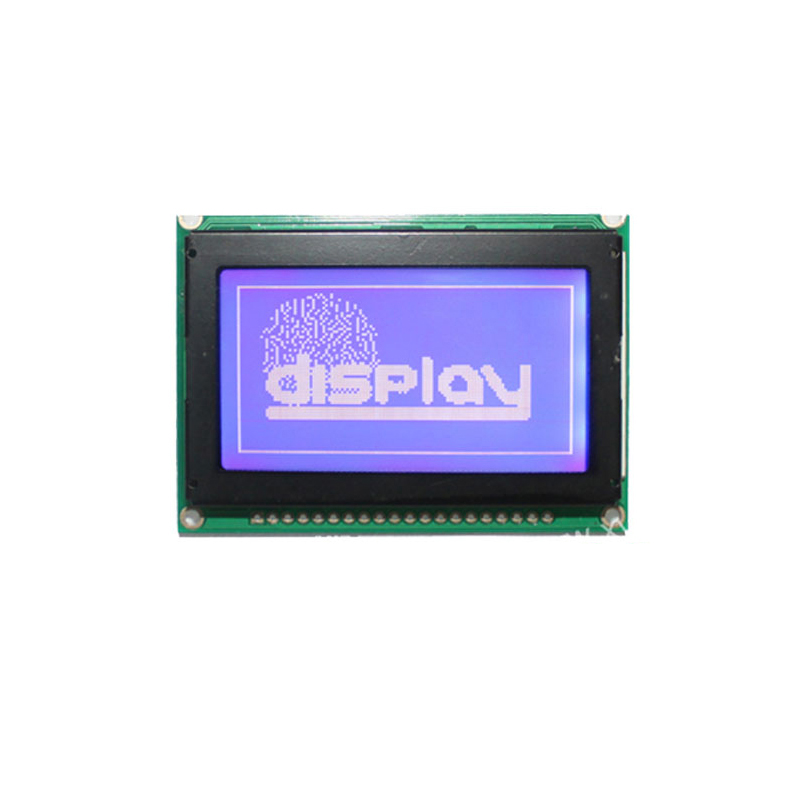

杭州精显科技有限公司12864图形点阵液晶显示模块

优点：全图形点阵操作，单片机对液晶显示模块操作可实现自定义图标，绘图操作等很强的显示功能，广泛应用于监控设备，测试设备上。

缺点：与单片机连接，接口复杂，价格相对比较贵。

二、按照液晶模块显示原理来分：

LCD液晶模块可分为TN、HTN、STN、FSTN、VA五大类LCD液晶模组。

1、TN液晶显示模块采用TN型液晶显示屏。

优点：功耗低、价格便宜。

缺点：由于TN型液晶显示屏的旋光性只有90度，导致显示的视角比较窄，另外由于TN型液晶的光电响应曲线比较平，所以显示的对比度低。

2、HTN液晶显示模块采用HTN型液晶显示屏。

(高扭曲向列型)向列型液晶分子被夹在两块透明玻璃之间，在两层玻璃之间，液晶分子的取向偏转110~130度。

优点：对比度高、功耗低、驱动电压低、动态驱动性能不够好。

缺点：视角比TN型的要宽。

3、STN液晶显示模块采用STN型液晶显示屏。

优点：视角比较宽、显示对比度较高，适用于240以下路数的驱动。

缺点：价格相对于TN来说较高，只能显示单色。

4、FSTN液晶模块采用FSTN型液晶显示屏。

为了改善普通STN的底色问题，在偏光片上而加入一层补偿膜，可以消除色散，实现黑白显示。

5、VA液晶显示模块采用VA型液晶显示屏。

VA面板是现在高端LCD液晶屏应用较多的面板类型，属于广视角面板。

优点：黑白对比度相当高。

缺点：材料成本高，价格相对会贵一些。

以上就是给大家介绍的LCD液晶模块种类以及各种类之家的优缺点，希望对大家有所帮助。
