lcd液晶面板的结构组成有哪些？

液晶面板的主要组成由：偏光板、玻璃基板、彩色滤光片、配向膜、液晶材料、光学膜片、驱动电路、外壳等元器件。

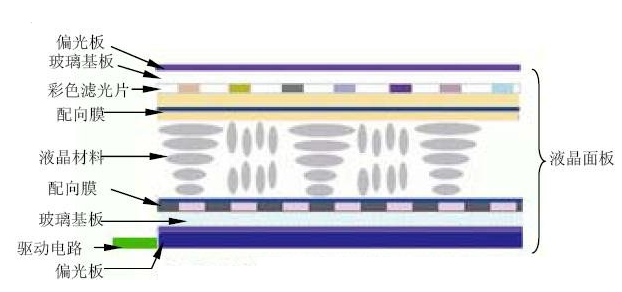

 如下图：


1、  玻璃基板
        :玻璃基板是一种表面极其平整的薄玻璃片。表面蒸镀有一层In2O3或SnO2透明导电层，即ITO膜层，经光刻加工制成透明导电图形。这些图形由，为组成一幅图像的全部亮度和色度的最小图像单元。像素图形和外引线图形组成。因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。如果划伤、割断或腐蚀，则会造成器件报废。
2．彩色滤光片
        液晶面板之所以能显示彩色，是由于光通过了彩色滤光片的缘故。液晶面板通过驱动芯片的电压改变，使液晶分子排排站立或呈扭转状，形成闸门来选择背光源光线穿透与否，从而产生画面。但这样仅有透光程度的差别，产生的颜色只有黑、白两种，若要形成彩色画面，需要靠红、绿、蓝三种光源组合。
3．配向膜
        配向膜（AlignmentLayer）是控制LCD显示品质的关键材料，为使液晶材料达到良好的旋转效果，需要在LCD显示屏上下电极基板的内侧涂上配向膜。涂好配向膜后，接着进行摩擦（Rubbing）制程，配向膜表面将因摩擦而形成按一定方向排列的沟槽，配向膜上的液晶材料会因分子之间的作用力而达到定向效果，产生配向（Align）作用。这样就可控制液晶分子依特定的方向与预定的倾斜角度排列，有利于LCD显示屏的动作。
4．液晶材料
        液晶材料是LCD显示屏的主体。不同器件所用的液晶材料不同，液晶材料大都是由几种甚至十几种单体液晶材料混合而成的。每种液晶材料都有自己固定的清亮点TL和结晶点TS。因此要求每种LCD显示屏必须使用和保存在TS～TL之间的一定温度范围内，如果使用或保存温度过低，结晶会破坏LCD显示屏的定向层；而温度过高，液晶会失去液晶态，也就失去了LCD显示屏的功能。
5．偏光片
        偏光片的主要用途是使通过偏光膜二向色性介质的光线产生偏振性。偏光片由塑料膜材料制成，涂有一层光学压敏胶，可以贴在液晶盒的表面。目前，LCD显示屏常用的偏光片大多是将聚乙烯醇（PVA）作为基材。前偏光片表面还有一层保护膜，使用时应揭去，偏光片怕高温、高湿，在高温高湿条件下会使其退偏振或起泡。
　6．驱动电路
       驱动电路的作用是通过调整施加到像素电极上的电压、相位、频率、峰值、有效值、时序、占空比等一系列参数来建立一定的驱动条件，从而实现显示。
