什么是LED数码管，LED数码管究竟有哪些类型？

LED数码管什么东西呢？

在我们生活之中常见的豆浆机、微波炉、点钞机、机顶盒上面都会有显示我们操作或着机器状态的小型液晶屏，大多数的该类设备都是由多个LED数码管所组合在一起的。

LED的数码管（LED Segment Displays）是数字和其他信息电子显示设备之中的其中一种。如下图所示就是由多个发光的二极管（A到G以及dp一共八个二极管）封装在一起所组成的“8”字型的一个器件。当其特定的二极管通电之后就会发光了，如若几个不同的二极管组合在一起发光就会显示出来我们所看到的数字或者字母的字样了。

LED数码管一般有哪些类型

通常呢我们都会根据LED数码管的发光二极管的数量来进行分类，像上图所示的LED数码管一般称为“七段数码管”，原因是因为它是由七个大的二极管所组成的（通常都会没有计数dp这个数码管）。一般的七段数码管拥有八个发光二极管用以显示十进制0至9的数字，也可以显示英文字母，包括十六进制和二十进制中的英文A至F（b,d,i为小写，其他为大写）。现时大部份的七段数码管会以斜体显示。七段数码管由四个直向、三个横向及上右下角一点的发光二极管组成，由以上向条发光体组合出不同的数字。

按显示段数分类

1. 八段数码管

分为共阳极及共阴极，共阳极的七段数码管的正极（或阳极）为八个发光二极管的共有正极，其他接点为独立发光二极管的负极（或阴极），使用者只需把正极接电，不同的负极接地就能控制七段数码管显示不同的数字。共阴极的七段数码管与共阳极的只是接驳方法相反而已。

同样根据上面所说的LED数码管分类方法，我们可以知道还有下面几种较常见的类型

2. 九段LED数码管

相较七段LED数码管，该类更多用在数码手表和传呼机上

3. 十四段LED数码管

4. 十六段LED数码管

按显示位数分类

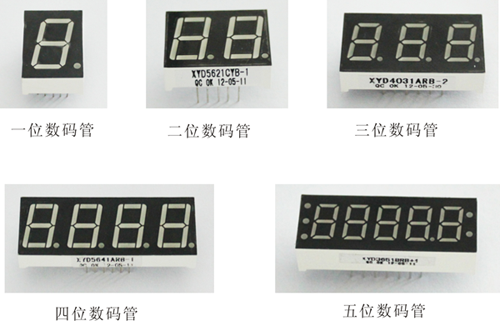

按能显示多少个“8”可分为1位、2位、3位、4位和多位led数码管。

按发光二极管单元连接方式分类

按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳极数码管是指将所有发光二极管（LED）的阳极接到一起形成公共阳极（COM）的数码管。共阳极数码管在应用时，将公共阳极COM接到+5V；当某一字段发光二极管的阴极为低电平是，想要字段就点亮；当某一字段的阴极为高电平是，相应字段就不亮。共阴极数码管是指将所有发光二级福安的阴极接到一起形成公共阴极的数码管。共阴极数码管在应用时将公共阴极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮；当某一字段的阳极为低电平是，相应字段就不亮。

按显示的字高分类

笔画显示器字高最小有1mm（单片集成式多位数码管字高一般在2～3mm）。其他类型笔画显示器字最高可达12.7mm（0.5英寸）甚至达到数百毫米。

按显示颜色分类

按显示颜色分有红、橙、黄、绿等多种。

按内部构成结构分类

有反射罩式、单条七段式及单片集成式。
