液晶屏上的LVDS,TTL,RSDS三种接口的详解

很多的初学者对于该如何区分液晶屏的接口类型是很头疼的，究竟它是是LVDS的屏，TTL的屏还是RSDS的屏？总是很难搞得清楚。那么我们该如何的快速的识别出液晶屏的接口类型？这个还是需要一些经验的，下面就从屏的屏线接口的样式来对接口的类型来做出分类的介绍，在此帮助大家快速的识别屏的接口类型。以下方法是个人长期积累的认识，不足的地方还请大家谅解。

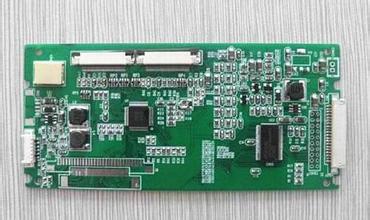

   （1）    TTL的屏接口样式详情：
    D6T（单6位的TTL）：31扣针，41扣针。对应的屏的尺寸大多都是笔记本的液晶屏（8寸，10寸，11寸，12寸），还有一些部分的台式机屏15寸为41扣针接口。
    S6T（双6位的TTL）：30＋45针软排线，60扣针，70扣针，80扣针。大多都为台式机的14寸，15寸的液晶屏。
    D8T（单8位的TTL）：很少见
   S8T（双8位的TTL）：有，很少见80扣针（14寸，15寸）

   （2）LVDS的屏接口样式详情：
   D6L（单6位的LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆的电阻数量统计为4个）主要应用在笔记本的液晶屏（12寸，13寸，14寸，15寸）
   D8L（单8位的LVDS）：20插针（5个100欧姆）（15寸）
   S6L（双6位的LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）
   S8L（双8的位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）

 （3）RSDS的屏接口样式详情:50排线的，双40排线的，30＋50排线的。主要应用在台式机上的（15寸，17寸）液晶屏。
常规的LVDS接口液晶屏的定义
20PIN单6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+   13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空
每组信号线之间的电阻为（数字表120欧左右）

20PIN双6定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+   13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-   18：RO3+
19：CLK1-   20：CLK1+
每组信号线之间的电阻为（数字表120欧左右）

20PIN单8的定义：
1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+   13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间的电阻为（数字表120欧左右）

30PIN单6定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+   13：地 14：R2- 15：R2+ 16：地   17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空   24：空   25：空 26：空 27：空 28空 29空 30空
每组信号线之间的电阻为（数字表120欧左右）

30PIN单8定义：
1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+   13：地 14：R2- 15：R2+ 16：地   17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空   25：空 26：空 27：空 28空 29空 30空
每组信号线之间的电阻为（数字表120欧左右）

30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地   17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+   25：地 26：CLK2- 27：CLK2+
每组信号线之间的电阻为（数字表120欧左右）

30PIN双8定义：
1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+   17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地   25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间的电阻为（数字表120欧左右）
一般14PIN、20PIN、30PIN大多为LVDS接口。
