12864液晶串行如何显示？


12864液晶串行显示

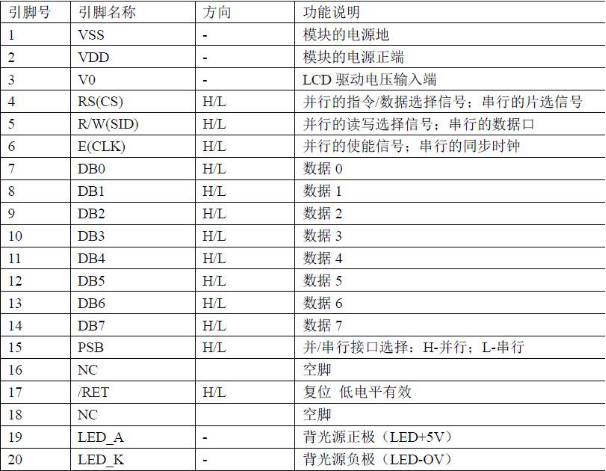

这一篇只是简单的介绍了 12864液晶 串行显示一些文字不能显示图片，先看一下 12864 的引脚。


     从上面的引脚说明我们可以看出，如果要想串行显示只需要将 4、5、6 引脚接到单片机就行了，同时还需要将 1、15、20 引脚接地，17、19 引脚接电源，注意 17 号引脚所说的低电平有效，并不是将 17 号引脚接地复位功能就可以使用了，而是需要软件置低，为了节省 IO 口要将 17 号引脚置高，置高说明 17 号引脚复位功能不使用。 3 号引脚接一 10k可调变阻以调节12864液晶 的 亮 度 。

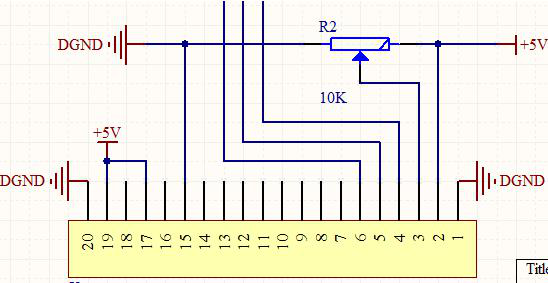

具 体 接 法 可 参 考 下 图 ：



以下是程序：

/********************************************************************

串行12864液晶显示

*引脚说明：

CS P1.0

SID P1.1

SCLK P1.2

PSB P1.3

RST P1.4

Ps：因为PSB和RST我们已经在电路中连接好了，所以这两个引脚没有使用 *********************************************************************** /

#include <msp430g2553.h>

#define uchar unsigned char

#define uint unsigned int

/********************************************************************

* 名称 : delay()

* 功能 : 延时,延时时间为 100us * t。这是通过软件延时，有一定误差。

* 输入 : t

* 输出 : 无

***********************************************************************

/

void delay(unsigned int t)

{

unsigned int i,j;


for(i=0; i<t; i++)

for(j=0; j<10; j++);

}

/********************************************************************

* 名称 : sendbyte()

* 功能 : 按照液晶的串口通信协议，发送数据

* 输入 : zdata

* 输出 : 无

***********************************************************************

/

void sendbyte(unsigned char zdata)

{

unsigned int i; for(i=0; i<8; i++)

{

if((zdata << i) & 0x80)

{

P1OUT |= BIT1; //SID = 1;

}

else

{

P1OUT &= ~BIT1;//SID = 0;

}

P1OUT &= ~BIT2;//SCLK = 0; P1OUT |= BIT2;//SCLK = 1;

}

}

/********************************************************************

* 名称 : write_com()

* 功能 : 写串口指令

* 输入 : cmdcode

* 输出 : 无

**********************************************************************/

void write_com(unsigned char cmdcode)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xf8); //告诉12864接下来传送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0);

delay(2);

}


/********************************************************************

* 名称 : write_data()

* 功能 : 写串口指令

* 输入 : cmdcode

* 输出 : 无

***********************************************************************

/

void write_data(unsigned char Dispdata)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xfa); //告诉12864接下来传送数据 sendbyte(Dispdata & 0xf0); sendbyte((Dispdata << 4) & 0xf0); delay(2);

}

/********************************************************************

* 名称 : lcdinit()

* 功能 : 初始化函数

* 输入 : cmdcode

* 输出 : 无

***********************************************************************

/

void lcdinit()

{

/* P1OUT &= ~BIT4;//RST = 0; delay(100);

P1OUT |= BIT4;//RST = 1; 这一部分是LCD复位功能，我们已经将复位引脚置高，所以复位功能不能使用了，如果要使用复位功能就将其接到单片机IO口再加上这段函数就行*/

delay(20000);

write_com(0x30); //基本指令操作

delay(50);

write_com(0x0c); //显示开 关闭光标

delay(50);

}

/********************************************************************

* 名称 : hzkdis()

* 功能 : 显示字符串

* 输入 : *s

* 输出 : 无

***********************************************************************

/


void hzkdis( char *s)

{

while(*s > 0)

{

write_data(*s);

s++;

delay(50);

}

}

/********************************************************************

* 名称 : Test()

* 功能 : 显示子函数

* 输入 : 无

* 输出 : 无

***********************************************************************

/

void Test()

{

write_com(0x03); //地址归为 delay(50);

write_com(0x81); //显示第一行hzkdis("二院科协");

write_com(0x91); //显示第二行hzkdis("刘渠");

}



/********************************************************************

* 名称 : Main()

* 功能 : 主函数

* 输入 : 无

* 输出 : 无

***********************************************************************

/

void main()

{

P1DIR |= BIT0 + BIT1 + BIT2 +BIT3 + BIT4; WDTCTL = WDTPW + WDTHOLD; //关闭看门狗

/*  P1OUT &= ~BIT3;  PSB = 0; 串并行选择，如果要使用并行方式，只要置高

就行，我们已将PSB接地选择了串行这句可以不要*/

delay(1);

lcdinit();

delay(10);


while(1)

{

Test();

delay(5000);

}

}




12864 程序的详细分析：

void sendbyte(unsigned char zdata)

{

unsigned int i;

for(i=0; i<8; i++)

{

if((zdata << i) & 0x80)

{

P1OUT |= BIT1; //SID = 1;

}

else

{

P1OUT &= ~BIT1;//SID = 0;

}

P1OUT &= ~BIT2;//SCLK = 0;

P1OUT |= BIT2;//SCLK = 1;

}

}

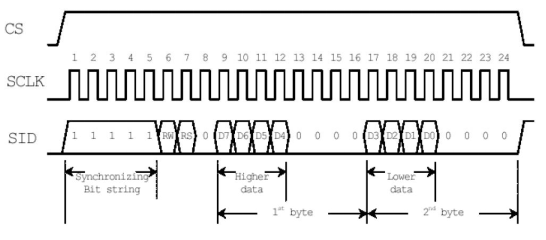

这个函数的功能就是按照12864传送数据的时序图将数据一位一位的传送给12864，这

部 分 程 序 需 要 参 照 12864 的 时 序 图 来



if((zdata << i) & 0x80) 这是在判断传送过来的数据 zdata 的每一位数据是 0

还是 1， 假设 zadata 是 10101111 来分析一下， 那么就是 zdata 先左进 0 还是

10101111 不变，然后与 0x80 进行“与”运算，0x80 就是 10000000， 10101111

&  10000000

————

10000000

“与”完之后为 1000000，为非 0，所以 P1OUT 输出 1，然后 i++等于 1；zdata

左进 1 为 01011110；再与 0x80 进行“与”运算，结果为 00000000，所以 P1OUT 输

出为 0；与 0x80 进行“与”运算，因为 0x80 只有第一位是 1,其他都是 0，所以这样就

可以不改变 zdata 的第一位数据而使其他位为 0，如果 zdata 第一位为 1“与”后结果

就是非零，就输出 1，反之相反。

void write_com(unsigned char cmdcode)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xf8); //告诉12864接下来传送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0); delay(2);

}

传送指令的函数，P1OUT |= BIT0; 先使片选信号为高，接下来才能开始传送数据，

sendbyte(0xf8);0xf8可以从12864的使用手册中查出来他是告诉12864接下来传送的

是指令。然后把数据分两次传送过去。


Ps:本程序所使用单片机为 MSP430.
